模拟助听器中的声音通过麦克风转换成连续变化的电信号，此信号经滤波、放大后再由受话器转换成声音信号传送入耳内。其内部用于滤波、放大的线路是模拟线路。音量调节通常都是模拟设置，另外配备有螺丝起子的微调可以通过改变一个小的可变电阻阻值处理声音信号。模拟助听器可根据采用的放大线路的类别分为A类、B类和D类，另外还有一种非线性放大的混合线路，即K类线路，通常称为宽动态范围压缩线路（WDRC）。如图

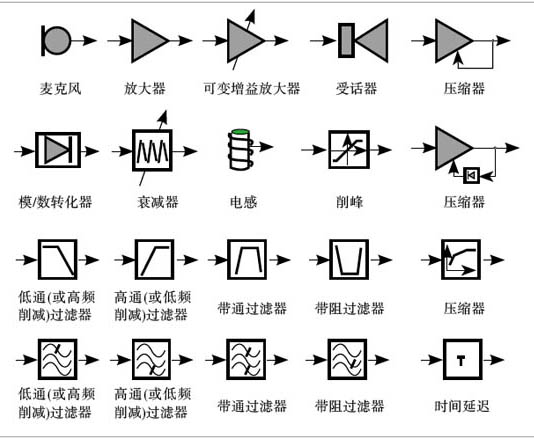

是一个典型的B型放大的助听器线路图。在一个模拟助听器的线路中，每一个元件都有其特定的作用，元器件的参数不同将直接导致助听器性能的改变，换句话说，要想改变助听器的特性，必须改变线路中的元器件参数。没有软件参与在模拟机的信号处理中，所以不同性能的模拟助听器必定拥有不同的物理元件，这一点是与数字助听器的最大不同。模拟线路工作直接稳定，失真小，缺点是不能区分噪音和语音。

实质上是一个由晶体三极管VT1～VT3构成的多级音频放大器。VT1与外围阻容元件组成了典型的阻容耦合放大电路，担任前置音频电压放大;VT2、VT3组成了两级直接耦合式功率放大电路，其中：VT3接成发射极输出形式，它的输出阻抗较低，以便与8Ω低阻耳塞式耳机相匹配。

　　驻极体话筒B接收到声波信号后，输出相应的微弱电信号。该信号经电容器C1耦合到VT1的基极进行放大，放大后的信号由其集电极输出，再经C2耦合到VT2进行第二级放大，最后信号由VT3发射极输出，并通过插孔XS送至耳塞机放音。

　　电路中，C4为旁路电容器，其主要作用是旁路掉输出信号中形成噪音的各种谐波成份，以改善耳塞机的音质。C3为滤波电容器，主要用来减小电池G的交流内阻(实际上为整机音频电流提供良好通路)，可有效防止电池快报废时电路产生的自激振荡，并使耳塞机发出的声音更加清晰响亮。
