助听器的工作原理图解

耳聋助听器的电路如图1所示，它实质上是一个由晶体三极管VT1~VT3构成的多级音频放大器。VT1与外围阻容元件组成了典型的阻容耦合放大电路，担任前置音频电压放大;VT2、VT3组成了两级直接耦合式功率放大电路，其中:VT3接成发射极输出形式，它的输出阻抗较低，以便与8Ω低阻耳塞式耳机相匹配。

驻极体话筒B接收到声波信号后，输出相应的微弱电信号。该信号经电容器C1耦合到VT1的基极进行放大，放大后的信号由其集电极输出，再经C2耦合到VT2进行第二级放大，最后信号由VT3发射极输出，并通过插孔XS送至耳塞机放音。

电路中，C4为旁路电容器，其主要作用是旁路掉输出信号中形成噪音的各种谐波成份，以改善耳塞机的音质。C3为滤波电容器，主要用来减小电池G的交流内阻(实际上为整机音频电流提供良好通路)，可有效防止电池快报废时电路产生的自激振荡，并使耳塞机发出的声音更加清晰响亮。

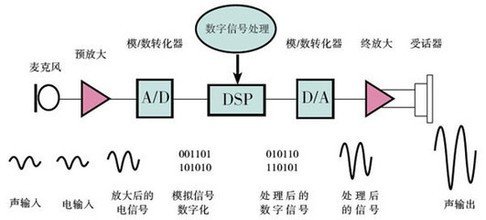

助听器的基本结构包括传音器、放大器、耳机、电源四个主要部分。助听器的原理是把声音信号转变为电信号(电能)送入放大器，放大器则将输入很弱的电信号放大后，再传至输出换能器，输出换能器由耳机或骨振动器构成，其作用是把放大的强信号由电能再转换为声信号(声能)或动能输出。因此，耳机或骨振动器传出信号比之传声器原来接收的信号强多了，这就可以在不同程度上弥补听觉障碍者的听力损失。


助听器是先将声信号转化为电信号，通过对电信号加以放大后，再转换为声信号，从而将声音放大的。在能量转换过程中，实现换能器功能的是麦克风和受话器。
一、 麦克风麦克风是输入换能器，将声能转变为电能。
二、 放大器放大器将麦克风转换好的微弱电压加以放大。
三、 受话器受话器是另一换能器，正好与麦克风相反，它将放大的电信号转换为声信号或机械振动，传递到耳道里。转换为声信号的受话器为气导受话器，转换为机械振动的受话器为骨导受话器。
四、 音量调控音量调控是一个可变电阻或电位器，用以调节通过放大器的电流，音量随电信号的电阻变化而变化。音量调高，则需要的电流也更多;音量调低，通过放大器的电流减少，使声音变轻。
